斜齒輪加工
發表時間：2019-11-09 網址：http://www.runjingde.cn/ 編輯：一同傳動

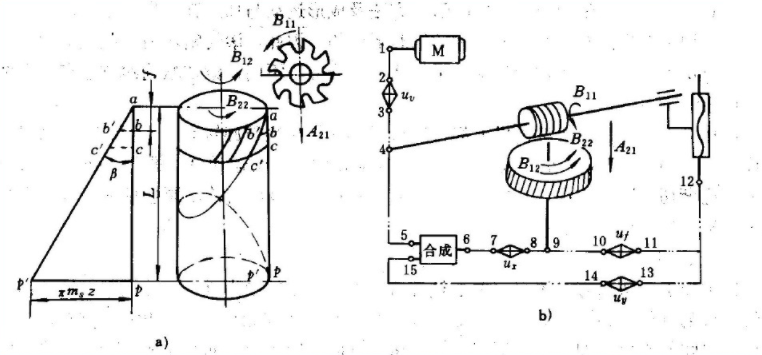

斜齒輪加工時的運動和傳動原理：
差動運動傳動鏈：保證刀架沿工件軸線方向移動一個螺旋線導程L時,工件附加轉1轉,形成螺旋線齒形。屬于內聯系傳動鏈。

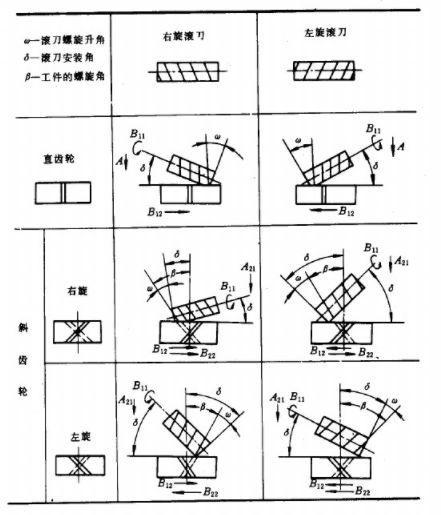

滾刀安裝角：
滾切斜齒圓柱齒輪時滾刀的安裝角δ為：
δ=β±ω
當被加工的斜齒輪輪齒與滾刀的螺旋方向相同時取“一”號，螺旋方向不同時取“+”號。
滾切直齒圓柱齒輪時滾刀的安裝角δ為：
δ=±ω
β—齒輪螺旋角
ω—滾刀螺旋升角
加工蝸輪運動和傳動原理：
1、徑向進給法：
2、切向進給法：
更多斜齒輪加工內容，可向一同精密齒輪加工廠家免費咨詢。以上內容包括但不僅限于，如有不足歡迎補充。
