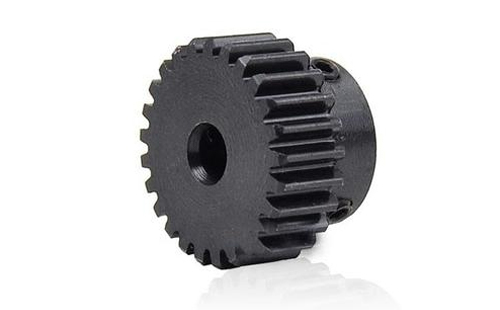

一種直齒圓柱齒輪加工過程說明如下，供參考了解，如有更新恕不另行通知。

1、毛坯鍛造

2、正火熱處理

3、粗車外形、各處留加工余量2mm

定位基準：外圓和端面

4、精車各處，內孔至Φ84.8H7，總長留磨削余量0.2mm，其余至尺寸

定位基準：外圓和端面

5、檢驗

6、滾切齒面，留磨齒余量0.25-0.3mm

定位基準：內孔和端面A

7、倒角

定位基準：內孔和端面A

8、鉗工去毛刺

9、齒面高頻淬火HRC52

10、插鍵槽

定位基準：內孔和端面A

11、靠磨大端面A

定位基準：內孔

12、磨削B面至總長

定位基準：端面A

13、磨內孔至φ85H5

定位基準：內孔和端面A

14、齒面磨削

定位基準：內孔和端面A

15、檢驗

以上直齒圓柱齒輪加工說明包括但不僅限于，如有不足歡迎補充，如有相關需求，可向一同齒輪廠家免費咨詢。
