齒輪齒條傳動特點說明

發表時間:2020-06-30   網址:http://www.runjingde.cn/    編輯:一同傳動

齒輪齒條傳動特點說明如下,供參考了解。

1、齒輪作回轉運動,齒條作直線運動,齒條可以看作一個齒數無窮多的齒輪的一部分,這時齒輪的各圓均變?yōu)橹本€,作為齒廓曲線的漸開線也變?yōu)橹本€。

齒條直線的速度v和齒輪分度圓直徑d、轉速n之間的關系為:

式中d為齒輪分度圓直徑,mm;

n為齒輪轉速,r/min。

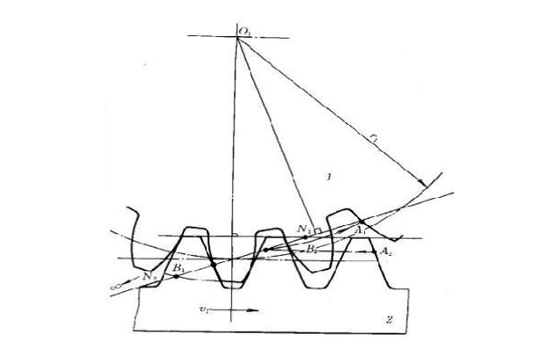

其嚙合線N1N2和齒輪的基圓相切N1,由于齒條的基圓為無窮大,所以嚙合線和齒條基圓的切點N2在無窮遠處。

2、齒輪齒條嚙合時,不論是否標準安裝(齒輪和齒條標準安裝即為齒輪的分度圓和齒條的分度圓相切),其嚙合角恒等于齒輪分度圓壓力角a,也等于齒條的齒形角;齒輪的節圓也恒和分度圓重合。

只是在非標準安裝時,齒條的節線和分度線不再重合。

3、齒輪齒條正確嚙合條件是基圓齒距相等,齒條的基圓齒距是其兩相鄰齒廓同側直線的垂直距離,即。

4、齒輪齒條的實際嚙合線為B1B2,即齒條頂線及齒輪齒頂圓和嚙合線N1N2的交點B2及B1之間的長度。

以上齒輪齒條傳動特點說明,包括但不僅限于,如有不足歡迎補充。
