齒輪普通沖齒精度：沖齒零件剪切面質量、沖齒件的彎曲變形、沖齒件的齒形精度及普通沖齒的尺寸精度相關說明如下，供參考了解。

一、沖齒零件剪切面質量

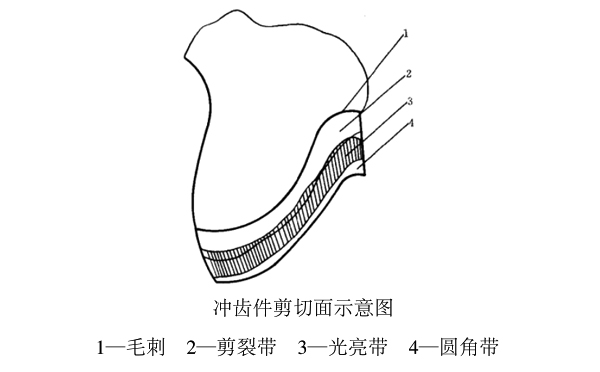

沖齒件剪切面上有明顯的四個部分，即圓角帶(也稱塌邊)、光亮帶(也稱剪切帶)、剪裂帶和毛刺，如圖。

剪切面的質量與沖齒模具的精度、凸凹模的間隙和沖件材料有關。沖件齒參數也直接影響剪切面的質量。

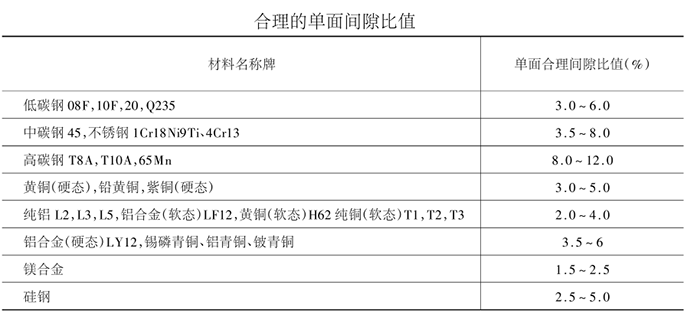

a、根據沖件材料不同，合理的凸凹模間隙見下表。

表中的數據是單面間隙與材料厚度的比值。

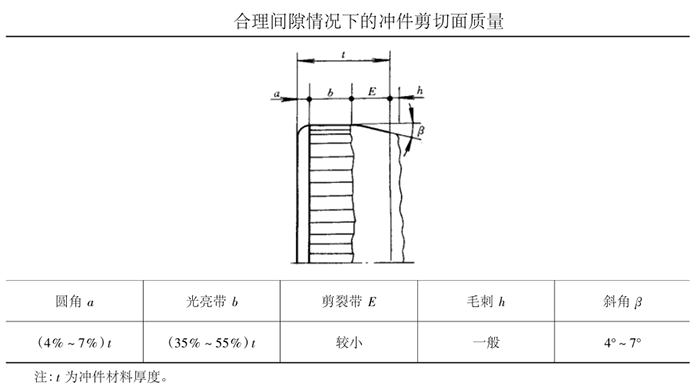

b、合理間隙情況下，沖件剪切面質量見下表。

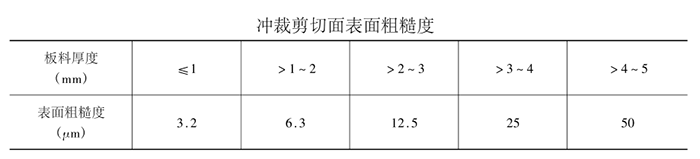

c、沖裁剪切面表面粗糙度，見下表。

二、沖齒件的彎曲變形

沖裁過程中，由于齒頂部分沖裁剪切壓力的影響，使沖件產生彎曲變形。其變形程度與材料性能、凸凹模間隙及受力情況有關。

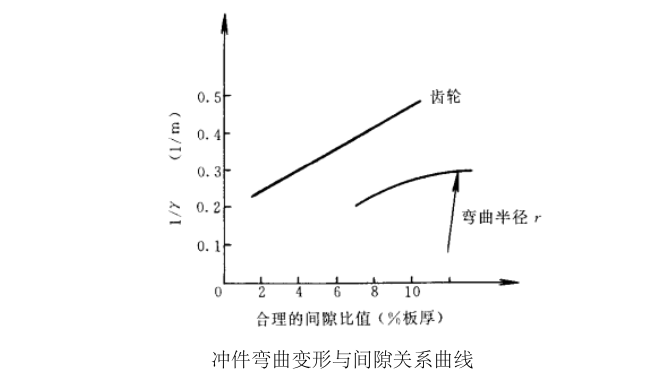

下圖是沖件的彎曲變形與凸凹模間隙的關系曲線。間隙的比值愈大，則愈容易產生彎曲變形。

三、沖齒件的齒形精度

由于目前工藝水平的限制，小模數齒輪沖齒的齒形精度與滾齒和銑齒相比，有一定差距，而且齒形參數還滿足一定的條件，否則無法實現沖齒。

a、不論是漸開線齒形或者非漸開線齒形，其齒形曲線不允許有尖點或拐點，直線和圓弧必須光滑連接。

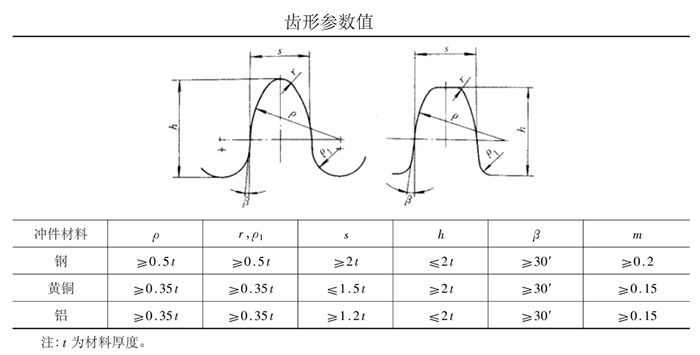

b、各種齒形的參數值必須滿足下表規定的值。但p，r，P1不能小于0.006mm。

四、普通沖齒的尺寸精度

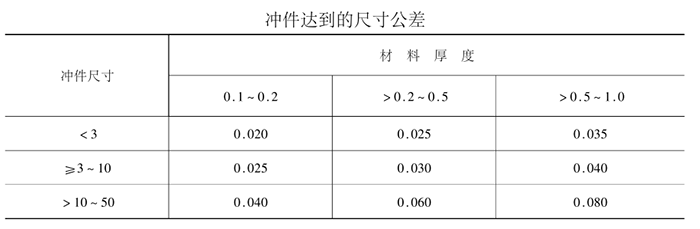

根據不同厚度的材料及零件尺寸大小，可達到的尺寸精度見下表。
